— Разрезы (вырезы) на аксонометрических изображениях деталей —

На аксонометрическом изображении так же, как и на изо­бражениях чертежа, применяют разрезы, с помощью которых показывают внутреннее устройство формы: плоскости, отверстия, углубления и т. п.

Секущие плоскости, как правило, выбирают так, чтобы они совпадали с плоскостью симметрии детали (рис.1, а) или от­дельного ее элемента (рис.1, б).

На рисунке 1 показаны разрезы на аксонометрических про­екциях, полученные с помощью фронтальной и профильной се­кущих плоскостей (рис.1, а), фронтальной и горизонтальной плоскостей (рис.1, б).

Если секущая плоскость проходит вдоль тонкой стенки (ребра жесткости) детали, то на аксонометрическом изображении ее се­чение заштриховывают (рис.1).

Линии штриховки сечений в аксонометрических проекциях наносят параллельно одной из диагоналей проекций квадратов, лежащих в соответствующих координатных плоскостях, стороны 'которых параллельны аксонометрическим осям (рис.2).

Существует несколько способов построения разрезов в аксо­нометрических проекциях.

Первый из способов построения разрезов в аксонометрии за­ключается в том, что вначале по чертежу выполняют аксономет­рическую проекцию детали (рис.3, а). Затем наносят контуры сечений, образуемые каждой секущей плоскостью. После этого изображение передней части детали, находящейся между секущими плоскостями, удаляют и обводят оставшуюся часть изображения. Наносят штриховку.

Рис.1. Чертеж детали и ее аксономерическое изображение с вырезом (Секущая плоскость может совпадать с плоскостью симметрии всей детали (а) или ее элемента (б).)

Рис.2. Нанесение штриховки в изометрической проекции

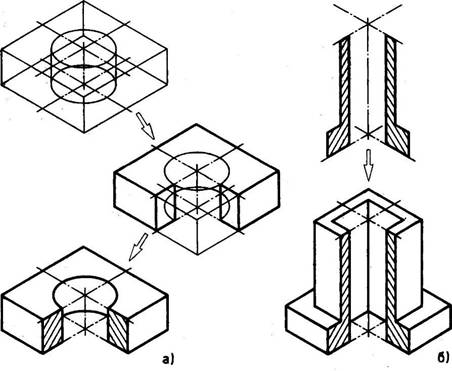

Рис.3. Построение разреза в аксонометрии

Второй способ построения разрезов в аксонометрии заключа­ется в том, что сначала строят аксонометрическую проекцию фигуры сечений по размерам, взятым с чертежа, затем достраива­ют аксонометрическое изображение (оставшуюся часть детали) (рис. 3, б).
