— Общие представления о детали и ее конструктивных элементах —

Деталью называется изделие, изготовленное из однородного материала, без применения сборочных операций, например ре­мень ножной швейной машины, контакты в штепселе и элект­рической розетке, коленчатые валы автомобилей, лонжероны и элероны крыльев самолета, гвоздь, заклепки на обуви для шнур­ков и т. д.

Кроме того, производственные детали различаются некоторы­ми конструктивными элементами.

Элемент детали, который выполняет определенную функцию в конструкции (служит для крепления, уменьшения массы, созда­ния плоской поверхности, притупления острых кромок и т. д.), называется конструктивным элементом. Некоторые конструк­тивные элементы приведены на рисунке.

К ним относятся отверстия различной формы, пазы, проточки, фаски, лыски, галтели (для скругления острых углов) и т. д.

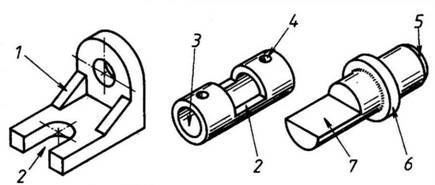

Рис. Конструктивные элементы деталей: 1 — ребро жесткости; 2 — паз; 3 — отверстие;
4 — засверловка; 5 фаска; 6 — буртик; 7 — лыска
