— Изображение и обозначение резьбы —

 Самую большую группу разъемных соединений составляют резьбовые соединения. Их можно разделить на два типа:

соединения, осуществляемые непосредственным свинчиванием деталей без применения специальных соединительных частей (рис.1, а);

соединения, осуществляемые с помощью специальных крепежных деталей — болтом, винтом, шпилькой, гайкой и т. д. (рис. 1, б).

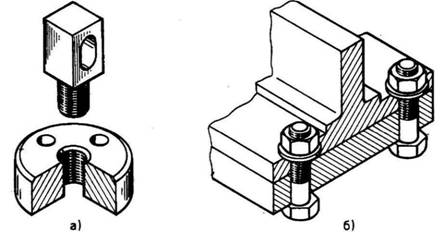

Рис.1. Основные виды резьбовых соединений: а — непосредственным свинчиванием; б - с помощью болта

Все резьбовые соединения осуществляются с помощью резьбы.

Резьба — это поверхность, образованная при винтовом дви­жении плоского контура по цилиндрической (конической) по­верхности.

Резьбы делят на три типа в зависимости от назначения: крепежные резьбы, применяемые для свинчивания и соединения де­талей с помощью крепежных изделий; крепежно-уплотинтельные резьбы, применяемые для плотных соединений труб с помощью специальных переходных деталей, называемых фитингами (муф­тами); ходовые резьбы, которые служат для преобразования вращательного движения в поступательное (например, домкрат, ручной пресс, кузнечный пресс и т. д.) или, наоборот, поступатель­ного во вращательное (например, в автоматических отвертках).

Резьба характеризуется различными параметрами, основные из которых приведены в таблице 1.

1. Изображение основных параметров резьбы на чертежах

Примечание: параметры резьбы — профиль, внутренний диа­метр d₁ — на чертежах не обозначаются (кроме прямоугольной резьбы); наружный диаметр d наносится после условного обозначения типа резь­бы (кроме прямоугольной); шаг резьбы P проставляется после обозна­чения наружного диаметра резьбы для ходовых резьб и на изображении профиля прямоугольной резьбы; длина резьбы l наносится по правилам простановки размеров.

Для условного изображения резьбы на чертеже существуют определенные правила.

Наружный диаметр резьбы на стержне (на виде спереди и слева) изображают сплошной основной линией, а внутренний диаметр — сплошной тонкой. На виде слева не показывают фас­ку с тем, чтобы можно было условно изобразить резьбу окруж­ностью, разомкнутой на одну четверть и проведенной сплошной тонкой линией, диаметр которой равен внутреннему диаметру резьбы. Обратите внимание на то, что один конец дуги окружно­сти не доводится до центровой линии приблизительно на 2 мм, а другой ее конец пересекает вторую центровую линию на такую же величину.

Метрическая резьба обозначается следующим образом: вна­чале дается условный знак резьбы М, затем указывается размер наружного диаметра, шаг резьбы, если он мелкий (крупный шаг не обозначается). Например, запись М 20x1,5 означает, что наре­зана метрическая резьба диаметром 20 мм с мелким шагом, равным 1,5 мм.
